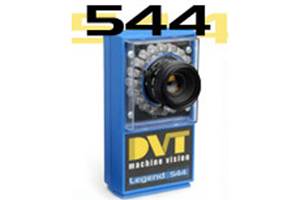

DVT Legend544 智能图象传感器

DVT Legend544 智能图象传感器


    如果你的检测应用需要同时满足特别苛刻的精确性和高速性时,请选择Legend 544智能传感器。
    Legend 544采用了分辨率高达1280*1024的黑白CCD和超高速的日立处理器SH4。可用于检测通常其他图象传感器无法检测的非常微小的针孔、瑕疵、条纹、刮痕、褶皱、凹点、气泡和破缝。
    内置以太网接口,方便与您的工厂网络连接,实现远程在线诊断检测,并可以通过因特网从世界范围获取数据。  Legend 544 将所有的硬件集成在一个结构紧凑的单元内,无需其他计算机或图象捕捉卡就可以独立工作。
尺寸112mm*60mm*30mm(不包括镜头)
安装4个M4螺纹孔(在背面),7.8mm深
重量170g/60z(不包括镜头,集成光源)
电量24VDC,300mA(或最小7.5W),稳压隔离。如使用集成光源,则需要额外的5W电源,如使用DVTLED光源,则需要另加电源
工作温度0~45 oC,32~113 oF
图象传感器6.0mm*4.8mm(1/2"格式)CCD,1280*1024分辨率,4.65um*4.65um正方形像素
电子快门10毫秒~1秒暴光时间
光学系统CS安装标准,如果用C安装标准,须选用专用适配器
外部接口RJ-45接头用于10/100兆以态网通讯,10针标准接头用于电源和数字I/O
数字I/O24V稳压直流,8路可配置输入和输出口,NPN输入(提供灌电流),PNP输出(提供拉电流),有源高电平信号。输入灌电流1.5mA。输出拉电流最大50mA
认证CE认证
DVT Legend544 智能图象传感器
(产品编号:IS010610)
